蔡司 Xradia 510 Versa ——靈活、創新、非破壞性

用途廣泛的 X 射線顯微鏡(XRM)

使用非破壞性的 X 射線成像保護并延長了有價值的樣 品的使用時間。Xradia 510 Versa 充分發揮了 X 射線顯 微鏡(XRM)的性能,能夠?yàn)楦鞣N不同的樣品和研究 環境提供靈活的 3D 成像解決方案。

Xradia 510 Versa 擁有高達 0.7 μm 的真實空間分辨率,  體素大小低至 70 nm ,將接近同步輻射技術水平的成 像性能擴展到了世界各地的重要實驗室。結合先進的吸 收襯度技術和適用于軟材料或低原子序數材料的創新相 位襯度技術,Xradia 510 Versa 的通用性得到提升,以 至能夠突破傳統計算機斷層掃描方法的局限性。

超越微米 CT 的性能

蔡司 Xradia 510 Versa 系列解決方案使科學研究突破了 基于投影的微米 CT 和納米 CT 系統的限制。傳統斷層 掃描依賴于單級幾何放大,而 Xradia 510 Versa 依靠同 步輻射技術水平的光學器件,采用了蔡司獨特的兩級 放大技術。

多尺度范圍成像功能可以對同—樣品進行大范圍的多 倍率成像。在繁忙的實驗室工作中,所有科研人員都 可以方便操作 Xradia 510 Versa。

卓越的 4D / 原位解決方案

非破壞性的 X 射線顯微鏡對原位狀態下的材料微結構以 及特征隨時間的演化(4D)進行獨特的表征。

依托蔡司的 RaaD 功能,Xradia 510 Versa 對原位狀態下 高精度原位臺中的各種尺寸的樣品都保持亞微米級分辨 率。Xradia 510 Versa 原位分析套件通過優化設置和操 作, 實現了高易用性,同時縮短了獲得結果的時間。

實現真實的空間分辨率

Xradia Versa 解決方案提供強大的 3D X 射線成像,在各種工作距離、樣品尺寸和環境下保持真正的亞微米級空 間分辨率。蔡司 X 射線顯微鏡使用顯微鏡性能最具意義的衡量指標—真正的空間分辨率。

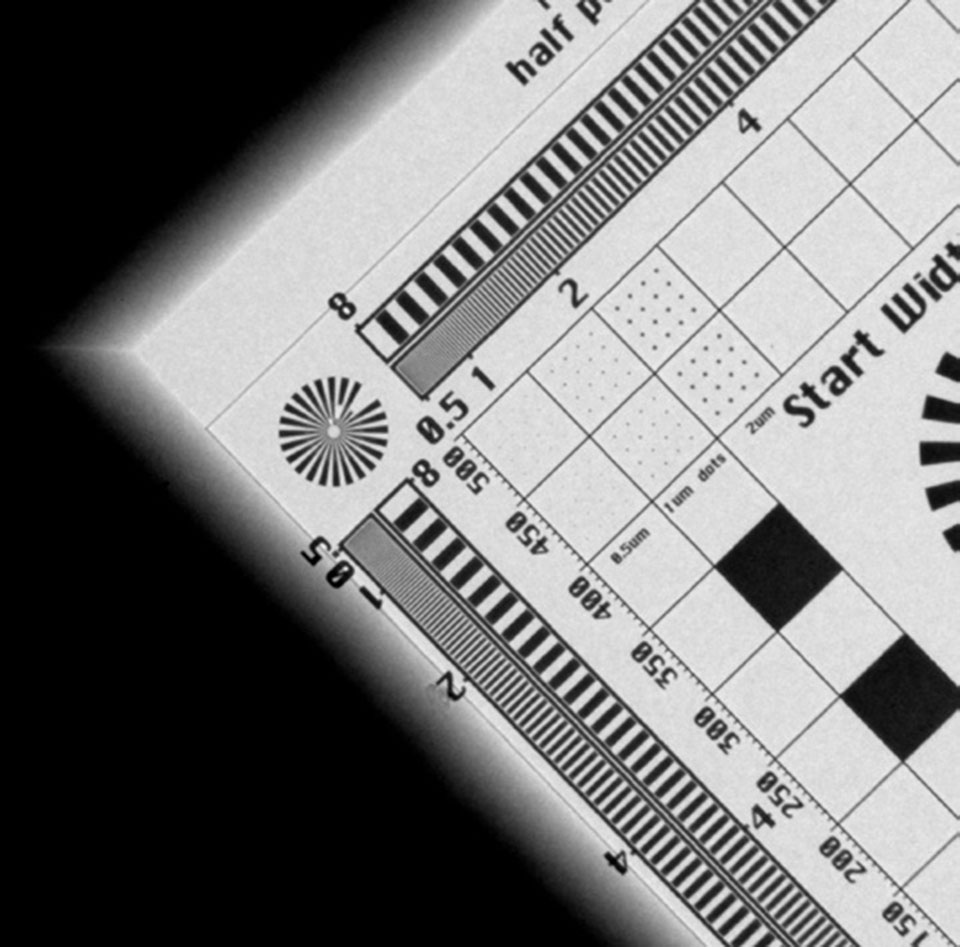

空間分辨率指的是成像系統的最小可分辨線對。其測量方法通常是使用帶有尺寸逐漸減小的多組線對的分辨率標樣進行成像?？臻g分辨率反映關鍵特征,例如 X 射線光源點尺寸、探測器分辨率、幾何放大率及振動、 電子和熱穩定性。其它術語(例如“體素”、“束斑大小”、“細節可探測性”、“標稱分辨率”)不能反映整體系統性能。

襯度優勢

現代化成像需要通過優越的襯度性能來實現可視化和定量化分析,從而揭示材料的內部特征。Xradia Versa 甚至可以為最具挑戰性的材料提供靈活的高襯度成像,包括低原子序數材料、軟組織、聚合物、包裹在琥珀中的化 石生物以及其它低襯度材料。

Xradia Versa 采用擁有專利的多個“增強吸收襯度探測器”組成的探測系統,通過最大化地吸收低能光子,同時最 小化地吸收降低圖像襯度的高能光子,得到卓越的襯度。此外,可調的傳播相位襯度技術通過測量被材料折射的X 射線光子,能夠顯示出那些吸收襯度很低甚至沒有吸收襯度的特征。
